廢水排放,一般采用渠道形式或自然流非滿管排放。在明渠流量的測量中,常用堰式和槽式流量計。由于使用性能上的局限性,近年來又發展了若干新型儀表。其中,潛水型電磁流量計是一種新穎的、理想的測量明渠渠道液體流量的流量計:
一、特點與原理
潛水型電磁流量計是由電磁流量變送器與電磁流量轉換器配套組成,根據法拉弟電磁感應原理制成的。它可用來連續測量明渠及未滿管道中導電液體(電導率在10~10-s/cm范圍內)的體積流量潛水型電磁流量計除具有一般電磁流量計的優點外,還有以下特點潛水型電磁流量轉換器提供了**的低頻三值矩形波勵磁方式具有較強的抗干擾性能,零點穩定,結構簡單,使電磁流量計的使用性能大大提高。同時,對上.下游水路直渠段要求低,變送器完全浸沒在水中,占地非常小。流量計測量范圍寬,而且容易改變范圍。
根據法拉弟電磁感應原理,當導電液體沿測量管在磁場中作與磁力線垂直方向運動時,導電液體切制磁力線而產生感應電勢。在與測量管軸線和磁場磁力線相互垂直的管壁上,安裝一對檢測電極,檢測此感應電勢,即求得流量。變送器通過與外殼相連的平板法蘭安裝在帶孔的閘板上閘板攔斷渠道的水流,迫使水流只能從潛水型電磁滮量變送器中流過整個變送器則完全浸在水中。流經變送器測量管的流體的平均流速,由帶孔閘板節流引起的水位差轉換而得。在流量較大而又不能用較大口徑變送器時,為了避免水位差過大,可以用分流模型來擴大流通能力。分流模型的外形尺寸與變送器完全相同當分流模型與變送器聯用時,實際流量為一臺變送器測得的流量乘上倍數n+1(n為分流模型個數)由于潛水型電磁澆量計工作時,流體流動狀況屬于淹沒孔口出流,因此,流過流量計液體的流速,僅取決于閘板前后的液位差,與流量計和分流模型在閘板上的安裝位置無關。

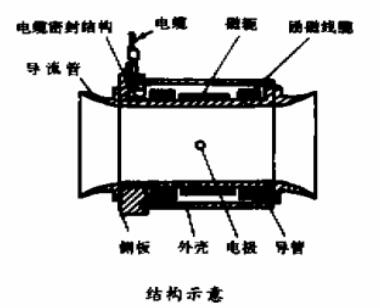

二、結構

潛水型電磁流量變送器外殼完全采用硬聚氯乙希型材,用塑料熔接密封,從而實現水密封結構,工作可靠。與被測液體接觸的零件,如電極、緊固螺釘?shù)染x用lCr18Ni9Ti耐酸鋼制成,電纜線選用船用電纜。這些零部件材料均耐酸.堿,適用于一般的排放廢水。?潛水型電磁流量轉換器主要由前置放大,主放
大,采樣.直流功放電壓/電流轉換等單元組成。全部電氣零件安裝在一塊鋼制的底板及兩塊印刷線路板上。松開緊固螺釘,利用側板架就可將整個機芯拉出,主印刷線路板可以轉動,便維修。外殼及電纜線引出端有墊圜密封。外殼底部有4個底腳,可實現墻掛式安裝,也可安裝在儀表架上。
三、安裝
按服渠道斷面的形狀,制作合適的帶孔板。將潛水型電磁流量變送器及分流模型用不銹鋼螺栓(加密封墊圈固定在閘板上。閘板必須截?cái)嗨?不得有泄漏現象,以確保水流完全從變送器中通過。單臺變送器安裝時,變送器上游應有5倍管徑以上的直渠段。變送器和分流模型并用時,上游應有5倍渠寬直渠段。由河渠流入管道的流量測量、從管道排放等均可使用潛水型電磁流量計。使用過程中運行良好,取得滿意的效果。
