耐磨抗磨的陶瓷

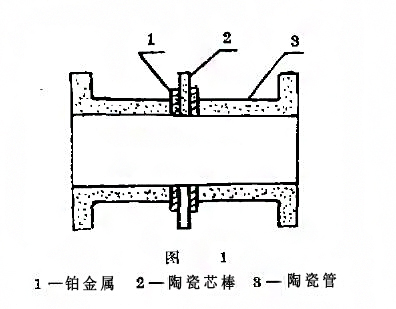

電磁流量計電極應用在化工、冶金、礦山、造紙、農藥、化肥、環保、石油、水利、原子能等各個工業領域中,經常要解決各種強酸、強堿及各種礦漿、泥漿、纖維漿、污水等介質的流量測量問題,而這些流體介質往往是其它流量計無法解決計量問題的,因此人們常常選用電磁流量計來進行流量測量。然而傳統的電磁流量計的襯里和電極實質上受到被測介質的限制而不能滿足測量上的要求。例如聚四氟材料由于難于和不銹鋼導管相接合,因此使用中常常在電極和法蘭端面處發生腐蝕性液體的滲漏而損壞流量計的故障,四氯襯里既不耐磨損.也不耐核輻射;而橡膠襯里既不耐腐蝕,也不耐被測介質的溫度和壓力。因此傳統的電磁流量計的應用范圍嚴重地受到被測介質物理和化學性質的限制、而本項目所研制陶瓷電磁流量計是一種完全新概念的電磁流量計,它解決了流量上許多難題。已知道聯邦德網科隆公司**了氧化鋁陶瓷作為測量管的電磁流量計,并在測量管內插入一對鉑金電極;日本山武霍尼韋爾公司1987年在中國審請的發明**中,描述了這樣一種測量管和電極:如圖1所示,在一個采用陶瓷作為測量管的電磁流量計中,插入陶瓷管的電極包括一個陶瓷芯棒和一個難熔金屬(鉑成鉑銥合金)構成的導電部分,導電部分覆蓋在芯棒的接觸流體的端面對于以上兩種國外的結構中,均是鉑金作為電極材料,然而鉑的價格昂貴使整機整機成本增加,這對于生產廠和用戶來說都是難于承受的，其次鉑雖有良好的耐腐性,但不具有抗磨性能。鑒于上述情況,本課題研制的一個目的是提供一種陶瓷管和陶瓷電極來分別取代的傳統的內璧上覆蓋絕緩封里的不銹鋼測量管和金屬電極而又使造價便宜、制造篙單、耐腐抗磨性能優良,小型輕量化的電磁流量計。為了達到這個目的,提供了一種采用高密度氧化鋁材料制成的陶瓷測量管和采用導電陶瓷作為電極的電磁流量計;本研制的另一個目的是提供一種自動在線調零方式以取代傳統的手動調零方式、因而使零點穩定,大大地提高了測量精度。
作用意義和經濟效益
1.產品質量**
日本**中用鉑金燒結于陶瓷管上來作為電極,這樣就限制了陶瓷管的燒結溫度,這意味著降低了陶瓷材料的純度。因此,陶瓷管的密度,抗?jié)B透性,耐腐抗磨性能等均不如本流量計y另外,鉑金不耐磨損、使日本**中的電磁流量計不具有耐磨性,即不能用來測量礦漿等磨損性介質。
2.提高了勞動生產串
本課題中的陶瓷電磁流量計結構簡單,便于批量生產,對生產廠的條件要求不高,生產規?？纱鬄榭s小,投資少。對用戶來說,諸如鹽酸、硫酸、硝酸及堿溶液等腐蝕性介質和礦漿、泥漿等磨損性介質有了正確可靠的計量器具,及時掌握生產過程中材料平衡,使生產更為合理化,有利于提高產品
質量和勞動生產率。
3.原材料大大節省
提高了經濟效益。由于用陶瓷材料取代了傳統的不銹鋼材料及貴重的鉑金屬。而我國的陶瓷源極為豐富,為國家節省大量鋼材和銅材。另外,由于陶瓷管經久耐用,不會受到腐蝕和磨損影響,也不會氧化而生銹,因此,即使流量計的其它部件由于使用時間長而損壞時,其中陶瓷管仍可回收利用作為測量管,這樣也節省了用戶和生產廠的開支,降低了生產成本。另外,用陶瓷材料取代鉑全作為電極,一對鉑念電極約30馬克(合人民幣約7200元),而一對陶瓷電極只有2元,這樣每臺電磁流量計可節約7198元,若年產量400臺的話,僅電極項就節省288萬
4.一多用,節省了用戶的配套儀襄
本流量計具有對瞬間流量進行數字顯示和比例積算的功能,具內裝有信號檢驗器,這樣用戶就不必購買顯示儀表,比例積算儀和模擬信號發生器了,若每套顯示儀表和比例積算總儀價為2000元的話,按400臺計算則可為用戶每年節約80萬元。另外,由于具有換性,用戶在使用過程中即使出現故障
而修復后,不必重新進行實流標定,為用戶節約了大量的標定費用和運輸費用,也節約了人力和時問,不影響生產。
生產和應用情況
耐磨抗磨的陶瓷
電磁流量計產品小批量投產外,為了滿足廣大用戶的需要,以**形式許可給上海儀表廠生產。上海所可生產全系列產品以及墻掛式和儀表盤裝式兩種。盤裝式尺寸為80×160(mm)。本產品分別測量濃度為31%的鹽酸和95%硝酸,分別解決了長期以來一直沒有解決強腐蝕性介質的流量測量和計量問題。深受用戶的歡迎。我國中原黃金冶煉廠首批即選用了34臺,分別用在綜合車間和貴金屬車間,用來測量石灰乳和礦漿的流量,目前已有北京毛紡織廠、銀河儀表廠、上海助劑廠等許多用戶鑒訂了合同。另外在許多授外工程中也選用了本產品。耐磨抗磨的陶瓷
電磁流量計產品，更多國內廠家技術研發應用生產
